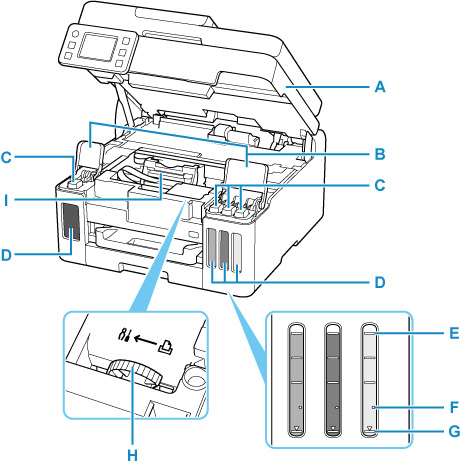

Iekšpuses skats

A: Skenēšanas bloks/vāks

Skenējiet oriģinālus. Atveriet, lai uzpildītu tintes tvertnes un izņemtu iestrēgušu papīru.

B: Tintes tvertņu vāki

Atveriet, lai uzpildītu tintes tvertnes.

C: Tvertnes vāciņi

Atveriet, lai uzpildītu tintes tvertnes.

D: Tintes tvertnes

Melnās krāsas tintes tvertne atrodas kreisajā pusē, savukārt krāsu tintes tvertnes (ciāna, madžentas un dzeltenā) atrodas labajā pusē.

Ja kādas tintes atlicis maz, uzpildiet attiecīgās tintes tvertnes.

• Tintes tvertņu uzpilde

E: Augšējā ierobežojuma atzīme

Norāda maksimālo tintes ietilpību.

F: Viens punkts

Norāda tintes daudzumu, kas nepieciešams, nomainot tinti drukas galviņā.

G: Apakšējā ierobežojuma atzīme

Norāda minimālo tintes daudzumu, kas nepieciešams, lai drukātu. Uzpildiet tintes tvertni, pirms tintes līmenis ir zem šīs atzīmes.

H: Tintes vārsta svira

Izmantojiet, transportējot printeri.

• Printera remonts

I: Drukas galviņas turētājs

Drukas galviņa ir iepriekš uzstādīta.
